Custom Pose Trackerの実装

このチュートリアルでは、3.CustomPoseTrackerサンプルプロジェクトを直接実装し、Custom Pose Trackerを直接開発して適用する方法を学びます。Custom Pose Trackerとは、ユーザーが直接開発したPoseTrackerを意味します。

ほとんどの場合、VLSDKが提供する基本Pose Trackerを使用してアプリを開発できます。しかし、ロボット、ARグラスなど、VLSDKが基本的に提供するPoseTrackerを使用するのが難しい環境の場合、PoseTrackerを直接開発して使用する必要があります。

note

このチュートリアルを始める前に、シンプルなアプリの実装を完了する必要があります。

1. CustomPoseTrackerの使用フロー

VLSDK全体の動作プロセスにおいて、PoseTrackerはARFrameを生成し、VLSDKのコアロジックに渡す役割を果たします。詳細はドキュメントを参照してください。

2. CustomPoseTrackerの作成（基本）

2.1 PoseTracker継承スクリプトの作成

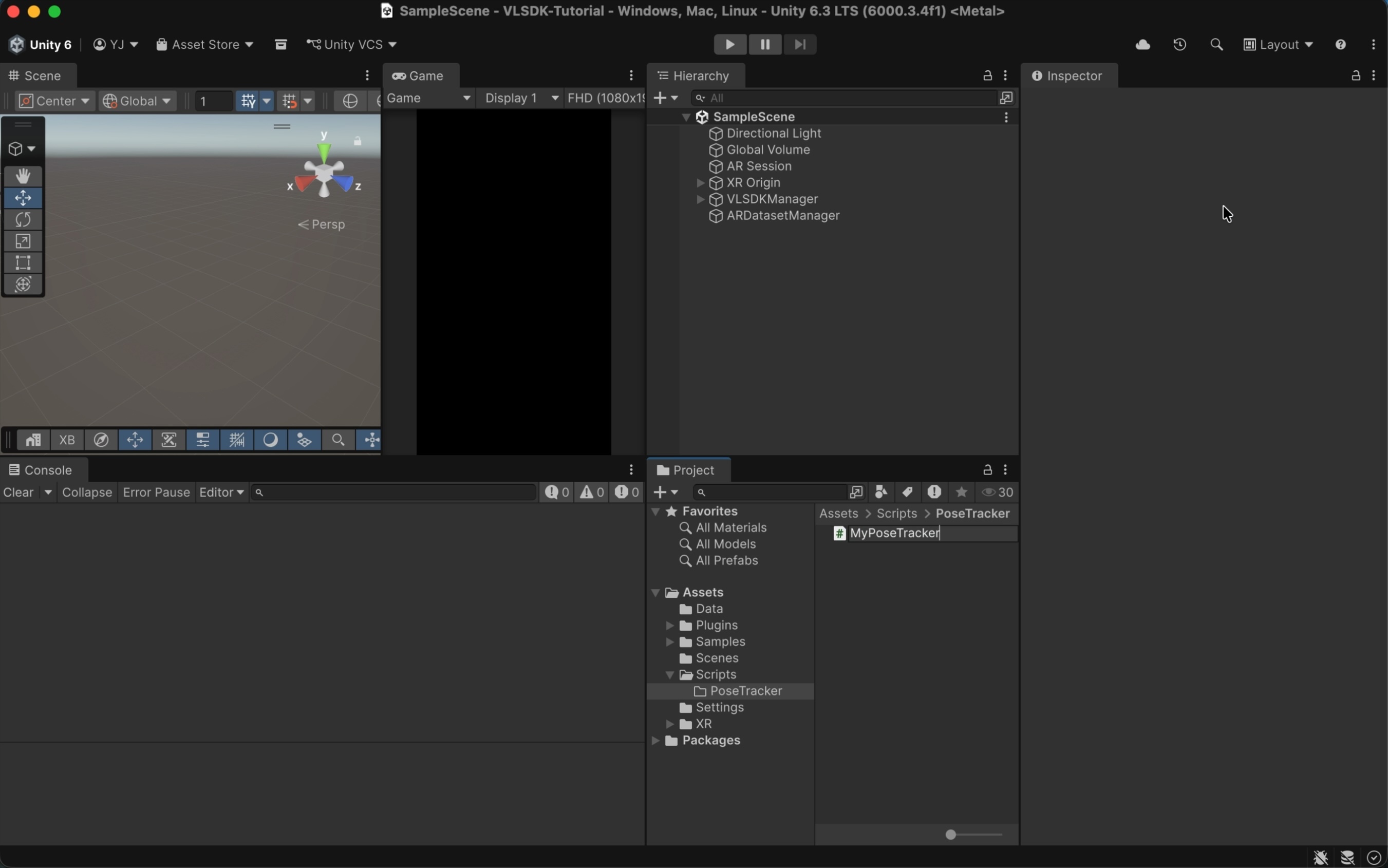

1. 任意の場所にMyPoseTracker.csファイルを作成します。CustomPoseTrackerAdaptorは、任意の場所に作成したPoseTrackerファイルも認識できます。

2. 次のようにMyPoseTrackerクラスを実装します。

using UnityEngine;
using ARCeye;

public class MyPoseTracker : PoseTracker // <- PoseTrackerを継承するクラス。
{
    // 毎フレーム呼び出されるメソッド。ARFrameを生成して返します。
    protected override ARFrame CreateARFrame()
    {
        // 画像を読み込みます。迅速なテストのため、毎フレームResourcesディレクトリの画像を使用します。
        var texture = Resources.Load<Texture2D>("001");

        // ARFrameを生成します。
        ARFrame frame = new ARFrame();
        frame.texture = texture;

        return frame;
    }
}

3. テストに使用した画像は、次のようなパスに配置されています。

3. CustomPoseTrackerの適用

3.1 CustomPoseTrackerAdaptor

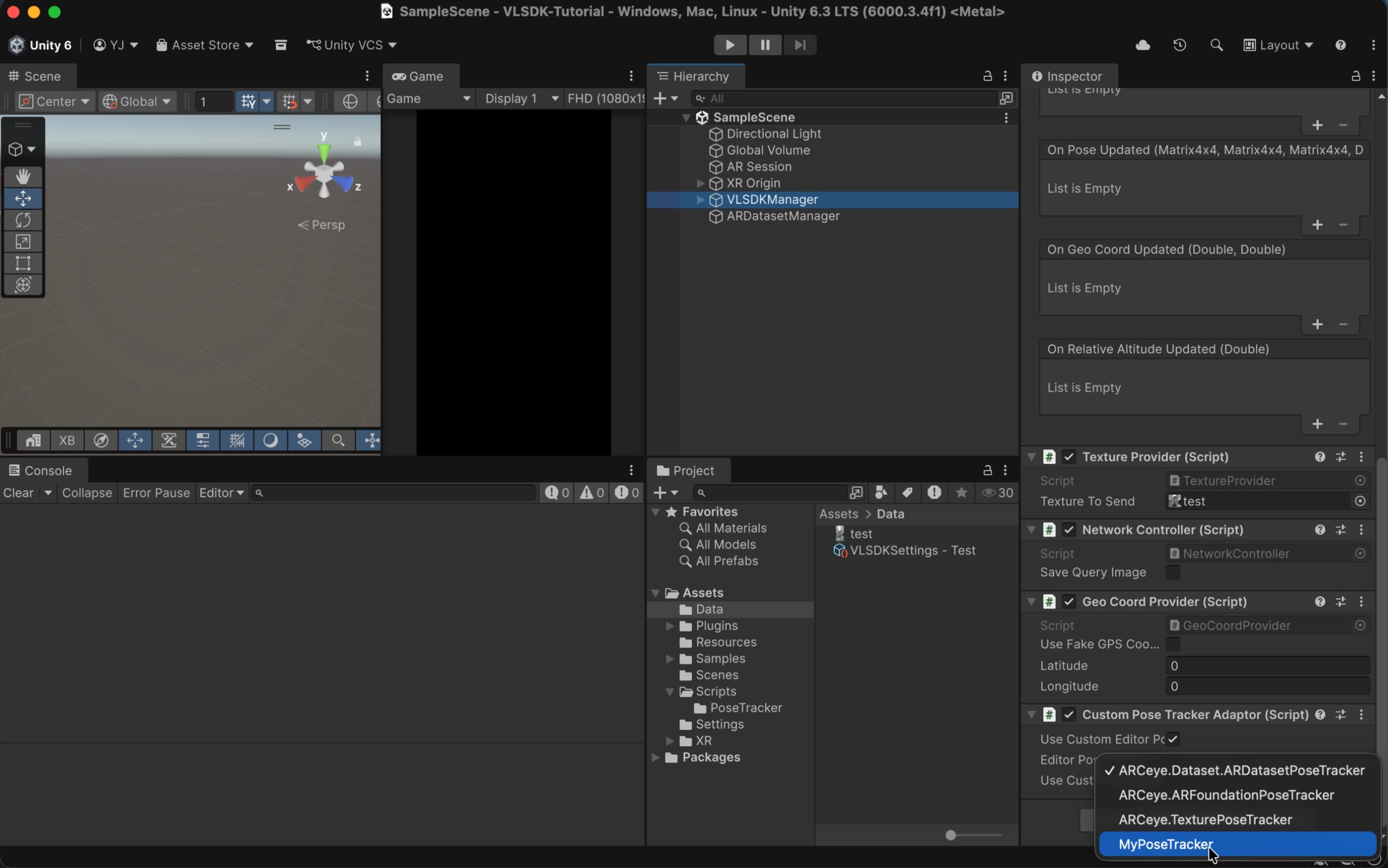

VLSDKManagerを選択し、CustomPoseTrackerAdaptorコンポーネントを追加します。Use Custom Editor Pose Tracker項目にチェックを入れると、Editor環境でPlay Mode進入時に使用されるPoseTrackerを選択できます。Use Custom Device Pose Tracker項目にチェックを入れると、実際のデバイス環境で使用されるPoseTrackerを選択できます。ここではUse Custom Editor Pose Trackerにチェックを入れ、先ほど作成したMyPoseTrackerを選択します。

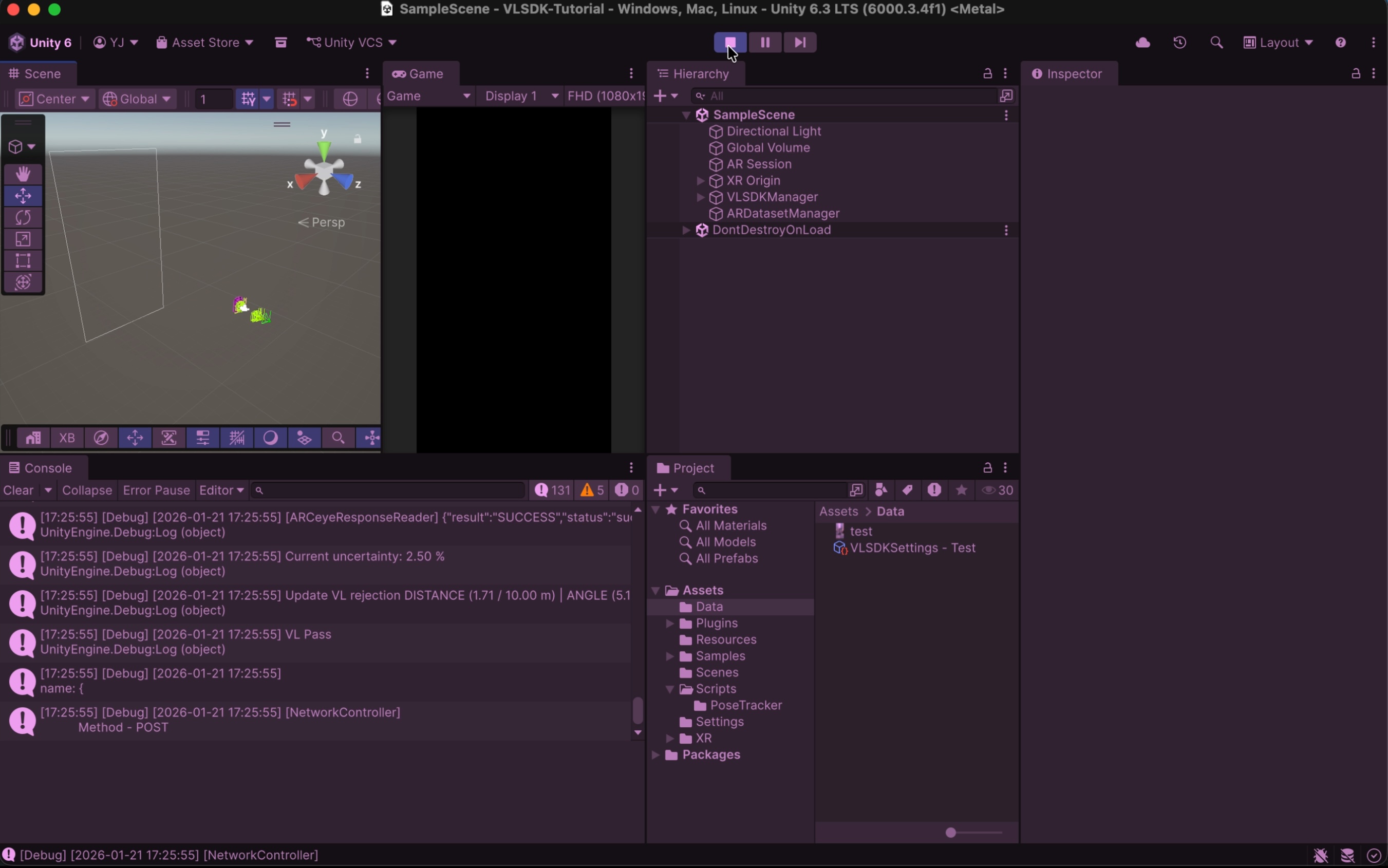

Play Modeに入ると、MyPoseTrackerを通じてARFrameを生成し、VLリクエストを送信する様子を確認できます。

4. CustomPoseTrackerの作成（拡張）

次は、CustomPoseTrackerを使用する高度な例です。ユーザーのシステムが独自のループを持っている場合、以下のような形式で実装できます。以下の例はARFoundationをベースにしていますが、様々なシステムに応用可能です。

using System;
using UnityEngine;
using UnityEngine.UI;
using UnityEngine.XR.ARFoundation;
using UnityEngine.XR.ARSubsystems;
using Unity.Collections.LowLevel.Unsafe;

using ARCeye;

public class MyPoseTracker : PoseTracker
{
    private ARCameraManager m_CameraManager;
    private ARCameraFrameEventArgs m_LastFrameEventArgs;

    private Texture2D m_CameraTexture;
    private RawImage m_RequestedTexture;

    // MyPoseTracker最初の生成時に呼び出されるイベント。
    public override void OnCreate(Config config)
    {
        config.tracker.useFaceBlurring = false;

        // ARFoundationを使用。
        m_CameraManager = GameObject.FindObjectOfType<ARCameraManager>();

        // デバッグ用のカメラプレビュー出力用画像。
        m_RequestedTexture = GameObject.Find("Canvas/RawImage_Test").GetComponent<RawImage>();
    }

    // ループイベント登録。
    public override void RegisterFrameLoop()
    {
        m_CameraManager.frameReceived += OnCameraFrameReceived;
    }

    // ループイベント解除。
    public override void UnregisterFrameLoop()
    {
        m_CameraManager.frameReceived -= OnCameraFrameReceived;
    }

    private void OnCameraFrameReceived(ARCameraFrameEventArgs eventArgs)
    {
        if (!m_IsInitialized)
        {
            return;
        }

        m_LastFrameEventArgs = eventArgs;
        OnFrameLoop();
    }

    // ARFrame生成イベント。
    protected override ARFrame CreateARFrame()
    {
        return CreateARFrameFromEventArgs(m_LastFrameEventArgs);
    }

    private ARFrame CreateARFrameFromEventArgs(ARCameraFrameEventArgs eventArgs)
    {
        ARFrame frame = new ARFrame();

        // Camera texture.
        frame.texture = GetCameraTexture();

        m_RequestedTexture.texture = frame.texture;

        // Camera model matrix.
        frame.localPosition = m_ARCamera.transform.localPosition;
        frame.localRotation = m_ARCamera.transform.localRotation;

        // Intrinsic matrix.
        frame.intrinsic = AquireCameraIntrinsic();

        // Projection matrix.
        frame.projMatrix = eventArgs.projectionMatrix ?? Camera.main.projectionMatrix;

        // Display matrix.
        frame.displayMatrix = eventArgs.displayMatrix ?? Matrix4x4.identity;

        return frame;
    }

    unsafe private Texture2D GetCameraTexture()
    {
        if (!m_CameraManager.TryAcquireLatestCpuImage(out XRCpuImage cpuImage))
        {
            Debug.LogError("Failed to acquire latest CPU image.");
            return null;
        }

        TryUpdateCameraTexture(cpuImage);

        var rawTextureData = m_CameraTexture.GetRawTextureData<byte>();
        var rawTexturePtr = new IntPtr(rawTextureData.GetUnsafePtr());
        var conversionParams = new XRCpuImage.ConversionParams(cpuImage, TextureFormat.RGBA32);

        try
        {
            conversionParams.inputRect = new RectInt(0, 0, cpuImage.width, cpuImage.height);
            conversionParams.outputDimensions = cpuImage.dimensions;
            cpuImage.Convert(conversionParams, rawTexturePtr, rawTextureData.Length);
        }
        finally
        {
            cpuImage.Dispose();
        }

        m_CameraTexture.Apply();

        return m_CameraTexture;
    }

    private void TryUpdateCameraTexture(XRCpuImage cpuImage)
    {
        var outputDimensions = cpuImage.dimensions;

        if (IsCameraTextureUpdated(outputDimensions))
        {
            m_CameraTexture = new Texture2D(cpuImage.width, cpuImage.height, TextureFormat.RGBA32, false);
        }
    }

    private bool IsCameraTextureUpdated(Vector2Int outputDimensions)
    {
        return m_CameraTexture == null || m_CameraTexture.width != outputDimensions.x || m_CameraTexture.height != outputDimensions.y;
    }

    public ARIntrinsic AquireCameraIntrinsic()
    {
        float fx, fy, cx, cy;

        if (m_CameraManager.TryGetIntrinsics(out XRCameraIntrinsics cameraIntrinsics))
        {
            fx = cameraIntrinsics.focalLength.x;
            fy = cameraIntrinsics.focalLength.y;
            cx = cameraIntrinsics.principalPoint.x;
            cy = cameraIntrinsics.principalPoint.y;
        }
        else
        {
            fx = 0;
            fy = 0;
            cx = 0;
            cy = 0;
        }

        return new ARIntrinsic(fx, fy, cx, cy);
    }
}

5. まとめ

PoseTrackerを拡張したCustomPoseTrackerを使用して、様々な環境でVLSDKを使用する方法を学びました。これをもとに、ARFoundationをサポートしていない開発環境でも、VLSDKを連動したサービスを開発できます。
